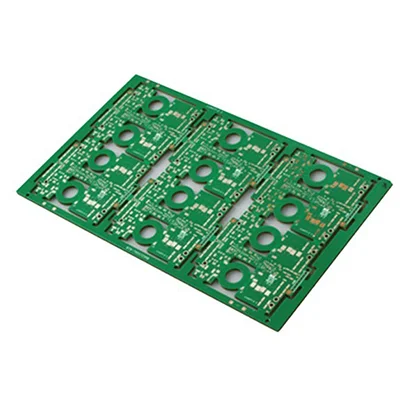

Название: Медная подложка
Материал: FR-4
Слои: 4 слоя
Минимальная апертура: 0,1mm
Толщина пластины: 1,6mm
Толщина меди: 2OZ
Минимальный межстрочный интервал: 0,065mm
Обработка поверхности: Иммерсионное золото

8-слойная толстая золотая печатная плата
Название: 8-слойная толстая золотая печатная плата
Область применения: энергетическое оборудование
Материал: Shengyi TG170-S1000
Слои: 8 слоев
Толщина пластины: 1,6mm ± 0,1mm
Минимальная апертура: 0,5mm
Минимальная ширина линии/междустрочный интервал: 0,255mm
Толщина меди: 5OZ
Паяльная маска: зеленое масло, белые символы
Технология поверхности: Immersion Gold 5U
Характеристики продукта: медь 5 унций + золото 5U

16 слоев толстой медной пластины
Название: 16-слойная толстая медная пластина
Область применения: железнодорожное поле
Материал: Shengyi TG170-S1000-2m
Слои: 16 слоев
Толщина пластины: 2,5 mm ± 0,1 mm
Минимальная апертура: 0,2 mm
Минимальная ширина линии/междустрочный интервал: 0,05 mm
Толщина меди: 8OZ
Паяльная маска: зеленое масло, белые символы
Технология поверхности: Immersion Gold 6U
Характеристики продукта: медь 8OZ+ толщина золота 6U

8-слойная толстая медная монтажная плата PCB
Название: 8-слойная толстая медная монтажная плата PCB
Область применения: высокотехнологичное оборудование
Материал: Shengyi TG170
Слои: 8 слоев
Толщина пластины: 3,0 mm ± 0,1mm
Минимальная апертура: 0,25 Минимальная ширина линии/междустрочный интервал: 4 mil
Толщина меди: 3OZ
Паяльная маска: зеленое масло, белые символы
Технология поверхности: Immersion Gold 5U
Характеристики продукта: медь 3OZ + золото 5U

10mm дополнительная толстая печатная плата
Название: дополнительная толстая печатная плата 10mm
Область применения: высокопроизводительное серверное поле центра обработки данных
Материал: Shengyi TG170-S1000
Слои: 10 слоев
Толщина пластины: 10mm ± 0,1mm
Минимальная апертура: 1mm
Минимальная ширина линии/междустрочный интервал: 1,5mm
Толщина меди: 8OZ
Паяльная маска: зеленое масло, белые символы
Технология поверхности: Immersion Gold 8U
Характеристики продукта: медь 8OZ + золото 8U

Многослойная толстая медная печатная плата
Название: Многослойная толстая медная печатная плата
Слои: 4
Толщина: 3,0mm
Материал: ФР4 С1000-2
Размер: 175*104mm
Обработка поверхности: Иммерсионное золото
Ширина линии/интервал: 12/12mil
Минимальная апертура: 0,5mm
Цвет паяльной маски: светочувствительный зеленый
Толщина готовой меди: внутренний слой 6 OZ, внешний слой 6 OZ

Многослойная толстая медная пластина
Название: Многослойная толстая медная пластина
Материал: Shengyi FR-4 TG170
Слои: 10 слоев
Минимальная апертура: 1,2mm
Толщина пластины 3,2±0,25mm
Минимальная толщина меди: 60μm
Обработка поверхности: Иммерсионное золото
Толщина меди внутреннего и внешнего слоев: 160μm
Особенности процесса: высокая многослойность, толстая медь, высокая ТG

Название: толстая медная силовая плата
Материал: Shengyi
Слои: 14 слоев
Минимальная апертура: 0,4mm
Толщина пластины 3,0 ± 0,2mm
Минимальная толщина меди: 60μm
Обработка поверхности: Иммерсионное золото
Толщина меди внутреннего и внешнего слоев: 160μm
Особенности процесса: высокая многослойность, толстая медь, металлическая окантовка, контроль индуктивности
- Thick Copper PCB Capability
- PCB manufacturing equipment
Thick Copper PCB Capability | |
Feature | Capability |
Material | FR-4 Standard Tg 140°C, FR4-High Tg 170°C |
Min. Track/Spacing | For External layers: 4oz Cu 10mil/13mil,5oz Cu 12mil/15mil 6oz Cu 15mil/15mil |
For Internal layers: 4oz Cu 8mil/8mil,5oz Cu 10mil/10mil 6oz Cu 12mil/12mil | |
Min. Hole Size | 0.15 ~ 0.3mm |
Max Outer Layer Copper Weight (Finished) | 13oz |
Max Inner Layer Copper Weight | 12oz |
Board Thickness | 0.6-6mm |
Surface Finishing | HASL lead free,Immersion gold, OSP, Hard Gold,Immersion Silver,Enepig |
Solder Mask | Green, Red, Yellow, Blue, White, Black, Purple, Matte Black, Matte green |
Silkscreen | White, Black |
Via Process | Tenting Vias,Plugged Vias,Vias not covered |
Testing | Fly Probe Testing (Free) and A.O.I. testing |
Build time | 5-15 days |
Lead time | 2-3 days |
PCB Drilling machine
PCB pattern plating line
PCB solder mask expose machine
PCB pattern expose machine
Strip film etching line
Solder mask screen silk print machine
Solder mask scrubbing line
PCB Flying Probe Test (FPT)
Fully automatic exposure machine
