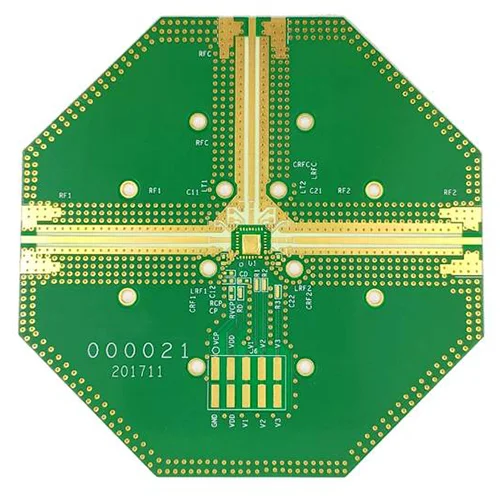

Печатная плата для световой волны Lightwave
Название: Печатная плата для световой волны Lightwave
Слои: 6L
материал: ТU872+R4350B
Толщина платы: 1,8 mm
Толщина меди: 35/35/35/35 um
Наименьший диаметр отверстия: 0,20mm
Обработка поверхности: ENIG(2U'')
Техническая характеристика: Вакуумная заглушка, заглубление
Приложения
Наземное приемное оборудование
Высокочастотная гибридная печатная плата
Название продукта: Высокочастотная гибридная печатная плата
Пластина: Rogers RO4350B+FR4
Слои: 12L
Толщина доски: 1,6mm
Толщина меди: готовая толщина меди 1 OZ
Импеданс: 50 ohm
Средняя толщина: 0,508 мм
Диэлектрическая постоянная: 3,48
Теплопроводность: 0,69 w/m.k
Огнестойкий класс: 94V-0
Объемное удельное сопротивление: 1.2*1010
Печатная плата радара миллиметрового диапазона
Название: печатная плата радара миллиметрового диапазона
Пластина: Rogers RO3003+370HR
Диэлектрическая проницаемость: диэлектрическая проницаемость высокочастотного материала 3,0
Средняя толщина: 5 mil (0,127 mm)
Количество слоев: 6 L
Толщина пластины: 1,2 mm
Толщина меди: 1OZ для внутреннего и внешнего слоев
Через: Отверстие для заглушки из смолы
Технология обработки поверхности: химическое иммерсионное серебро.
Теплопроводность: 0,69 w/m.k
Проигрыш: 0,001
Ширина линии: 0,1mm
Расстояние между линиями: 0,1mm
Структура глухих отверстий: L1-L2, L3-L6
Применение: автомобильный радар, автомобильный сенсорный модуль
Высокочастотная гибридная пластина RO4350B + FR4
Название продукта: высокочастотная гибридная пластина RO4350B + FR4
Пластина: Роджерс RO4350B+FR4
Слои: 4 L
Толщина доски: 1,2 MM
Толщина меди: 1 OZ
Толщина носителя: 0,508 mm
Диэлектрическая постоянная: 3,48
Теплопроводность: 0,69w/m.k
Огнестойкий класс: V-0
Объемное удельное сопротивление: 1,2*1010
Удельное поверхностное сопротивление: 5,7*109
Плотность: 1,9 gm/см3
Технология обработки поверхности: химическое иммерсионное золото
Применение: инструмент связи
Коммуникационная высокочастотная гибридная печатная плата
Название: коммуникационная высокочастотная гибридная печатная плата
Категория: RF PCB
Слои печатной платы: 6L
Используемый лист: Ro4350B+FR4
Толщина пластины: 1,6mm
Размер: 210mm*28Оmm
Обработка поверхности: Иммерсионное золото
Минимальная апертура: 0,25mm
Область применения: связь
Особенности: высокочастотное смешанное давление
Высокочастотная гибридная печатная плата RO4350B+FR4
Название: Высокочастотная гибридная печатная плата RO4350B+FR4
Пластина: Rogers RO4350B+FR4
Слои: 4L
Толщина доски: 1,6mm
Толщина меди: готовая толщина меди 1 OZ
Импеданс: 50 ohm
Средняя толщина: 0,508 мм
Диэлектрическая постоянная: 3,48
Теплопроводность: 0,69 w/m.k
Огнестойкий класс: 94V-0
Объемное удельное сопротивление: 1.2*1010
Печатная плата радара миллиметрового диапазона Rogers RO4835 77G
Название продукта: Плата радара миллиметрового диапазона Rogers RO4835 77G
Пластина: Rogers RO4835+FR4
Диэлектрическая проницаемость: диэлектрическая проницаемость высокочастотного материала 3,48
Средняя толщина: 4 mil (0,1 mm)
Слои: 6 слоев
Толщина пластины: 1,2 mm
Толщина меди: 1OZ для внутреннего и внешнего слоев
Через: Отверстие для заглушки из смолы
Технология обработки поверхности: химическое иммерсионное золото
Теплопроводность: 0,69 w/m.k
Проигрыш: 0,003
Ширина линии: 0,1mm
Расстояние между линиями: 0,1mm
Структура глухих отверстий: L1-L2, L3-L6
Применение: автомобильный радар, автомобильный сенсорный модуль
Высокочастотная гибридная печатная плата Ro4835 + FR4
Название продукта: Высокочастотная гибридная плита Ро4835 + FR4
Пластина: Rogers Ro4835+IT180
Слои: 6 слоев
Толщина доски: 1,5mm
Толщина меди: готовая толщина меди 1OZ
Импеданс: 50 ohm
Толщина носителя: 0,127 mm
Диэлектрическая постоянная: 3,48
Теплопроводность: 0,69 w/m.k
Огнестойкий класс: 94V-0
Объемное удельное сопротивление: 1,2*1010
6-слойная гибридная многослойная печатная плата Rogers + FR4
Название продукта: 6-слойная гибридная многослойная печатная плата Rogers + FR4
Слои: 6L
Подложка: Роджерс + FR4
Толщина меди: 1OZ
Толщина пластины: 2,3 mm
Цвет паяльной маски: зеленый (можно настроить)
Цвет шелкографии: белый (можно настроить)
Обработка поверхности: Иммерсионное золото
Отрасль применения: связь
Продукт приложения: усилитель мощности
Ширина/расстояние внешней линии: 7/7mil
Ширина/расстояние внутренней линии: 5/5mil
Минимальный диаметр отверстия: 0,6mm
Особое ремесло: Гибридное стекирование
- PCB Capability
- PCB manufacturing equipment
- PCB Materials
| Item | Capability |
| Layer Count | 1-40layers |
| Base Material | KB、Shengyi、ShengyiSF305、FR408、FR408HR、IS410、FR406、GETEK、370HR、IT180A、Rogers4350B、Rogers4000、PTFE Laminates(Rogers series、Taconic series、Arlon series、Nelco series)、Rogers/Taconic/Arlon/Nelco laminate with FR-4 material(including partial Ro4350B hybrid laminating with FR-4) |
| Board Type | Backplane、HDI、High multi-layer 、blind&buried PCB、Embedded Capacitance、Embedded resistance board 、Heavy copper power PCB、Backdrill. |
| Board Thickness | 0.2-5.0mm |
| Copper Thickness | Min. 1/2 OZ, Max. 10 OZ |
| PTH Wall | 25um(1mil) |
| Maximum Board Size | 1100*500mm(43”*19”) |
| Min laser drilling size | 4mil |
| Min. Spacing/Tracing | 2.7mil/2.7mil |
| Solder Mask | Green, Black, Blue, Red, White, Yellow, Purple matte/glossy |
| Surface Treatment | Flash gold(electroplated gold)、ENIG、Hard gold、Flash gold、HASL Lead-free 、OSP、ENEPIG、Soft gold、Immersion silver、Immersion Tin、ENIG+OSP, ENIG+Gold finger, Flash gold(electroplated gold)+Gold finger, Immersion silver+Gold finger, Immersion Tin+Gold finger. |
| Min. Annular Ring | 3mil |
| Aspect ratio | 10:1(HASL Lead-free 、HASL Lead、ENIG、Immersion Tin、Immersion silver、ENEPIG);8:1(OSP) |
| Impedance control | ±5ohm(＜50ohm), ±10%(≥50ohm) |
| Other Techniques | Blind/Buried Via |
| Gold Fingers | |
| Press Fit | |
| Via in Pad | |
| Electrical Test |
PCB Drilling machine
PCB pattern plating line
PCB solder mask expose machine
PCB pattern expose machine
Strip film etching line
Solder mask screen silk print machine
Solder mask scrubbing line
PCB Flying Probe Test (FPT)
Fully automatic exposure machine
| Here there’re many laminate material datasheets, they’re useful and helpful for you, please see them: | ||||||||
| SUPPLIER | PCB LAMINATE | TYPE | MATERIAL DATASHEET | TG | TD | DK(1MHZ) | DK(1GHZ) | DK(10GHZ) |
| KB | KB-6160 | FR4 | DOWNLOAD | 135 | 305 | 4.35 | – | – |
| KB-6160A | FR4 | DOWNLOAD | 135 | 305 | 4.35 | – | – | |
| KB-6160C | FR4 | DOWNLOAD | 135 | 314 | 4.7 | – | – | |
| KB-6150 | FR4 | DOWNLOAD | 132 | 305 | 4.6 | – | – | |
| KB-6150C | ||||||||
| KB-6164 | FR4 | DOWNLOAD | 142 | 330 | 4.8 | – | – | |
| KB-6164F | FR4 | DOWNLOAD | 145 | 340 | 4.8 | – | – | |
| KB-6165F | FR4 | DOWNLOAD | 150 | 346 | 4.8 | – | – | |
| KB-6167F | FR4 | DOWNLOAD | 170 | 349 | 4.8 | – | – | |
| SHENGYI | S1141 | FR4 | DOWNLOAD | 135 | 310 | 4.6 | – | – |
| S1141KF | FR4 | DOWNLOAD | 140 | 350 | 4.7 | – | – | |
| S1000 | FR4 | DOWNLOAD | 155 | 335 | 4.9 | – | – | |
| S1170 | FR4 | DOWNLOAD | 170 | 335 | 4.6 | – | – | |
| S1000-2 | FR4 | DOWNLOAD | 170 | 335 | 4.8 | – | – | |
| S1155 | FR4 | DOWNLOAD | 135 | 370 | 4.7 | – | – | |
| ITEQ | IT-158 | FR4 | DOWNLOAD | 150 | 340 | 4.6-4.8 | – | – |
| IT-180 | FR4 | DOWNLOAD | 180 | 350 | 4.5-4.7 | – | – | |
| TUC | TU-768 | FR4 | DOWNLOAD | 180 | 350 | – | 4.3-4.4 | 4.3 |
| TU-872 | Modified Epoxy | DOWNLOAD | 200 | 340 | – | 3.8-4.0 | 3.8 | |
| ROGERS | RO 3003 | Cer/PTFE | DOWNLOAD | – | 500 | – | – | 3 |
| RO 3010 | Cer/PTFE | DOWNLOAD | – | 500 | – | – | 10.2 | |
| RO 4003 | Hydrocarbon/Cer | DOWNLOAD | >280 | 425 | – | – | 3.38 | |
| RO 4350B | Hydrocarbon/Cer | DOWNLOAD | >280 | 390 | – | – | 3.48 | |
| RT/duroid 5880 | PTFE/Glass | DOWNLOAD | – | 500 | – | – | 2.2 | |
| ISOLA | Polyclad 370HR | FR4 | DOWNLOAD | 170 | 340 | 4.8-5.1 | – | – |
| FR406-HR | FR4 | DOWNLOAD | 190 | 325 | 3.91 | 3.86 | 3.81 | |
| FR408-HR | FR4 | DOWNLOAD | 200 | 360 | 3.72 | 3.69 | 3.65 | |
| P96 | Polyimide | DOWNLOAD | 260 | 416 | – | 3.78 | 3.73 | |
| Hitachi | MCL-BE- 67G | Modified Epoxy | DOWNLOAD | 140 | 340 | 4.9 | 4.4 | – |
| MCL-E-679F | FR4 | DOWNLOAD | 170 | 350 | 4.2-4.4 | 4.3-4.5 | – | |
| MCL-LX-67Y | Special Laminate | DOWNLOAD | 185-195 | 325-345 | – | 3.4-3.6 | – | |
| Nelco | N4000-13 | Modified Epoxy | DOWNLOAD | 210-240 | 365 | – | 3.7 | 3.6 |
| N4000-13EP | Modified Epoxy | DOWNLOAD | 210-240 | 350 | – | 3.4 | 3.2 | |
| N4000-13SI | Modified Epoxy | DOWNLOAD | 210-240 | 350 | – | 3.4 | 3.2 | |
| N4000-13EP SI | Modified Epoxy | DOWNLOAD | 210-240 | 350 | – | 3.4 | 3.2 | |
| Taconic | TLX-6 | PTFE | DOWNLOAD | – | – | – | – | 2.65 |
| TLX-7 | PTFE | DOWNLOAD | – | – | – | – | 2.6 | |
| TLX-8 | PTFE | DOWNLOAD | – | – | – | – | 2.55 | |
| TLX-9 | PTFE | DOWNLOAD | – | – | – | – | 2.45 | |
| RF35 | PTFE | DOWNLOAD | <315 | – | 3.5 | – | 3.5 | |
| TLC-27 | PTFE | DOWNLOAD | – | – | – | – | 2.75 | |
| TLC-30 | PTFE | DOWNLOAD | – | – | – | – | 3 | |
| TLC-32 | PTFE | DOWNLOAD | – | – | – | – | 3.2 | |
| Arlon | Arlon 25N | Cer | DOWNLOAD | 260 | – | – | – | 3.38 |
| Arlon 25FR | Cer | DOWNLOAD | 260 | – | – | – | 3.58 | |
| Arlon 33N | Polymide | DOWNLOAD | >250 | 353 | 4 | – | – | |
| Arlon 35N | Polymide | DOWNLOAD | >250 | 363 | 4.2 | – | – | |
| Arlon 85N | Polymide | DOWNLOAD | 250 | 387 | 4.2 | – | – | |
| Stablcor | ST325 | – | DOWNLOAD | Thermal conductivity:75w/m.k(with 1oz copper) | ||||
| ST10 | – | DOWNLOAD | Thermal conductivity:325w/m.k(with 1oz copper) | |||||
| Panasonic | R-1566W | FR4 | DOWNLOAD | 140 | 330 | 4.95 | 4.7 | 4.65 |
| Ventec | VT-901 | Polymide | DOWNLOAD | 250 | 390 | 4.2-4.5 | 4.0-4.3 | – |
| VT-90H | Polymide | DOWNLOAD | 250 | 390 | 4.2-4.5 | 4.0-4.3 | – | |
| Bergquist | ht-04503 | – | DOWNLOAD | Thermal conductivity:2.2w/m.k(with 1oz copper) | ||||
we provide 24-hour service and support, you will receive a reply to your question within 2 hours and a quotation within 24 hours.
Own PCB factory of 50,000 square meters, the monthly output can reach 60,000 square meters, no minimum PCB order requirements
Before the official production of the PCB, we will conduct a free DFM review service and support free Allegro, Altium, Protel, PADS, OBD, Gerber and other formats.
We can provide you with high frequency, high TG, high CTI, buried blind via, aluminum based PCB manufacturing, the quality is fully compliant with IPC 610-D standard, testing and quality assurance
