Сборка гибридных печатных плат миллиметровой волны

1、Начало работы

1.1 Основные характеристики

• Подложка печатной платы на основе FR4

• Антенна с широким полем зрения: угол обзора по азимуту 120°, угол обзора по высоте 80°

• Дискретное решение для управления питанием DCDC

• Смягченные правила для печатных плат: снижение производственных затрат

– Нет микропереходов, только сквозные переходы

- Отсутствие переходных отверстий на контактных площадках BGA.

• Последовательный порт для встроенного программирования флэш-памяти QSPI

• 60-контактные разъемы высокой плотности (HD) для необработанных данных аналого-цифрового преобразователя (ADC) через LVDS

• Бортовой приемопередатчик CAN-FD

• Автономный режим работы с питанием от USB

1.2 Комплектация

Следующие элементы включены в IWR6843LEVM:

• Оценочная плата IWR6843LEVM

• Микро-USB

1.3 mmWave Демонстрация «из коробки»

TI предоставляет образцы демонстрационных кодов, чтобы легко начать работу с оценочным модулем IWR6843LEVM (EVM) и испытайте функциональность радарного датчика IWR6843.

2、Аппаратное обеспечение

Оценочный модуль IWR6843L (EVM) представляет собой простую в использовании платформу оценки датчиков миллиметрового диапазона 60 GHz для IWR6843 с антенной на основе FR4. IWR6843LEVM можно использовать для оценки как IWR6843, так и IWR6443. Этот EVM обеспечивает доступ к данным облака точек и интерфейсам Power-over-USB.

IWR6843LEVM поддерживает прямое подключение к комплектам разработки MMWAVEICBOOST и DCA1000EVM. IWR6843LEVM содержит все необходимое для начала разработки программного обеспечения для встроенных ядер C67x цифровых сигнальных процессоров (DSP), аппаратных ускорителей (HWA) и маломощных контроллеров ARM® Cortex®-R4F.

IWR6832LEVM поддерживается инструментами и программным обеспечением mmWave, а именно студией mmWave (MMWAVE-STUDIO) и комплектом разработки программного обеспечения mmWave (MMWAVE-SDK).

Для включения дополнительных функций можно использовать дополнительные доски. Например, DCA1000EVM обеспечивает доступ к необработанным данным датчика через интерфейс низковольтной дифференциальной сигнализации (LVDS). MMWAVEICBOOST обеспечивает возможности разработки программного обеспечения и трассировки с помощью Code Composer Studio™ (CCSTUDIO). IWR6843LEVM в сочетании с MMWAVEICBOOST может взаимодействовать с экосистемой комплекта разработки MCU LaunchPad™.

Устройство IWR6x43 представляет собой интегрированный датчик миллиметрового диапазона с одним чипом на основе радиолокационной технологии FMCW, способный работать в диапазоне частот от 60 до 64 GHz. Он создан с использованием 45-нм RFCMOS-процесса TI с низким энергопотреблением и обеспечивает беспрецедентный уровень интеграции в чрезвычайно компактном форм-факторе. Это устройство является идеальным решением для маломощных сверхточных радиолокационных систем с самоконтролем в промышленных условиях. В настоящее время доступно несколько вариантов, включая устройства, соответствующие требованиям функциональной безопасности, и устройства нефункциональной безопасности.

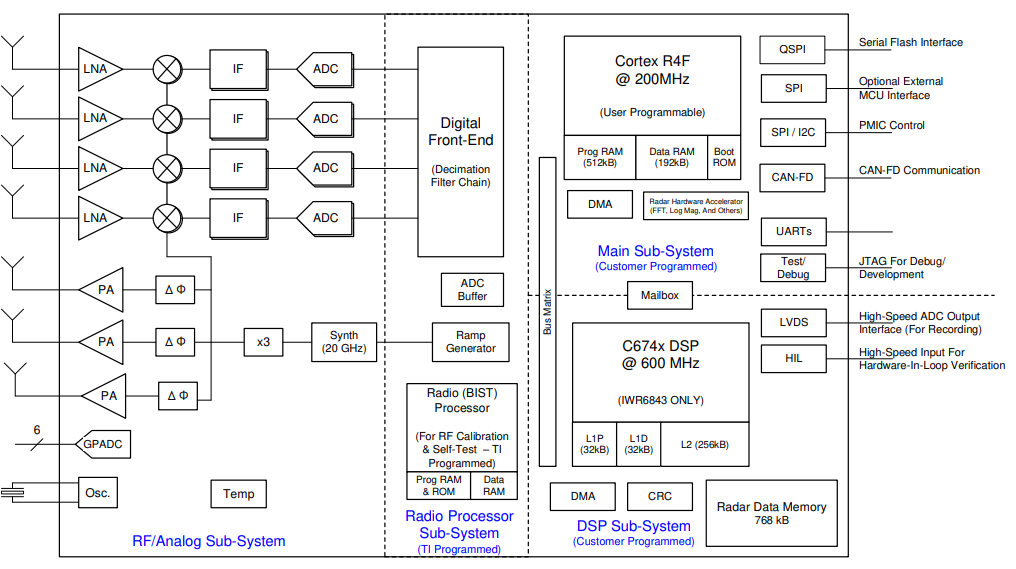

Функциональная блок-схема

Мы предоставляем услуги по сборке гибридных печатных плат миллиметровой волны. Kingford — это ваш комплексный завод по сборке печатных плат под ключ.
